Panduan Praktikal untuk 10 Transformer MVA: Spesifikasi, Berat, Saiz, Harga & Perkara yang Perlu Diperhatikan (Edisi 2026)
Jika anda berurusan dengan-sistem kuasa bersaiz sederhana-fikirkan pencawang, kilang besar, ladang suria atau angin, pusat data atau hanya grid utiliti-aPengubah 10 MVA(iaitu 10,000 kVA atau 10 megavolt-amperes) hampir sama-untuk bekerja keras. Ia merapatkan jurang antara voltan yang lebih tinggi seperti 33 kV, 66 kV, atau bahkan 69 kV ke tahap sederhana seperti 11 kV, 13.8 kV, atau 4.16 kV. Perkara ini ada di mana-mana dalam persediaan kuasa yang serius.
Dalam panduan ini, saya akan membimbing anda melalui perkara utama: spesifikasi biasa, berapa berat dan besarnya, julat harga kasar untuk 2026, perbezaan antara jenis pencawang/kuasa dan jenis-pad yang dipasang, serta beberapa-petua dunia sebenar tentang memilih yang betul.
1. Jadi, Apakah itu Transformer 10 MVA? Dan Di Mana Orang Menggunakannya?
Selalunya, anda melihat unit-minyak, tiga-fasa. Penyejukan standard adalahONAN(minyak semula jadi, udara semula jadi-hanya membiarkan haba meningkat dan udara mengalir ke atasnya). Jika anda memerlukan lebih banyak ruang kepala yang berlebihan, beberapa disertakanONAF(peminat menyepak masuk untuk memaksa lebih banyak udara).
Persediaan voltan biasa yang anda akan lihat:
33/11 kV - sangat popular di Asia, sebahagian Eropah dan banyak rangkaian utiliti
66/11 kV atau 69/13.8 kV - biasa untuk tapak perindustrian atau boleh diperbaharui
34.5/4.16 kV atau 24.9/0.48 kV - lebih tipikal di Amerika Utara, terutamanya versi dipasang-pad
Tersuai seperti 132/11 kV atau 35/10 kV jika projek memerlukannya
Mereka muncul di semua jenis tempat:
Pengubah utama atau sandaran di pencawang
Menguasai kilang besar, lombong, pelabuhan, industri berat
Langkah-naik/turun-di ladang PV solar atau stesen pengumpul angin
Pusat data suapan dan bangunan komersial atau kediaman yang besar
2. Spesifikasi Biasa untuk Transformer 10 MVA
Berikut ialah perkara yang sering anda perolehi pada unit rendam minyak 10 MVA 33/11 kV standard-(penyejukan ONAN, belitan kuprum, kumpulan sambungan Dyn11):
Kuasa dinilai: 10 MVA / 10,000 kVA
Kekerapan: Biasanya 50 Hz, tetapi versi 60 Hz wujud
Penyejukan: standard ONAN; ONAF pilihan (memberi anda kira-kira 20–30% beban tambahan)
Impedans: 6–12%, kebanyakannya berada sekitar 7–8%
Tiada-kehilangan beban: Kira-kira 8–12 kW
Kehilangan beban (beban penuh): Sekitar 40–70 kW
Kenaikan suhu: Minyak 60 darjah, belitan 65 darjah adalah agak standard
Penebat/BIL: Bahagian HV selalunya LI 170 kV / AC 70 kV; Bahagian LV LI 75 kV / AC 28 kV
Penukar ketik: Matikan-beban adalah asas; pada-beban (OLTC, katakan ±10 × 1.5%) jika anda memerlukan pelarasan voltan hidup
Kecekapan: Biasanya 98.5–99% pada beban penuh
Ikut piawaian seperti IEC 60076, IEEE/ANSI C57, dsb.
Sudah tentu, perkara berubah bergantung pada pembuat, rantau anda atau tambahan seperti-teras amorfus rendah, cecair FR3 terbiodegradasi atau reka bentuk faktor K-tahan harmonik.
3. Seberapa Berat Mereka? Dan Berapa Banyak Ruang Yang Mereka Ambil?
Berat dan jejak sangat bergantung pada sama ada ia jenis pencawang/kuasa klasik atau pad-yang dipasang, ditambah tahap voltan, penyejukan, belitan tembaga lwn aluminium dan isipadu minyak.

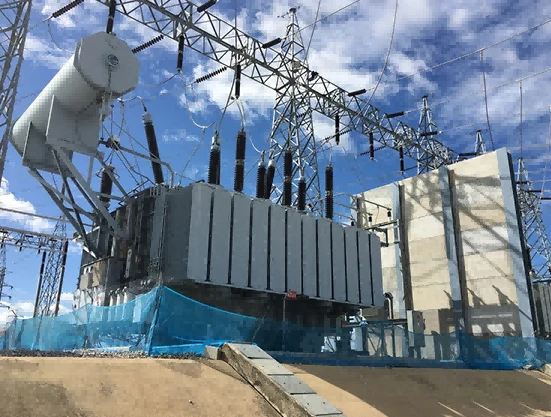

Untuk pencawang/pengubah kuasa(seperti 33/11 kV atau 66/11 kV, ONAN):
Jumlah berat: Biasanya 14,000–28,000 kg (15–28 tan)
Minyak sahaja: 4,000–7,500 kg
Dimensi kasar (L × W × H): 4,000–4,800 mm × 2,900–4,000 mm × 3,000–4,000 mm
Contoh sebenar: Beberapa model 33/11 kV datang dalam kira-kira 18,500 kg jumlah (dengan ~4,800 kg minyak). Voltan yang lebih tinggi atau radiator yang lebih besar boleh menolaknya kepada 23,000–28,000 kg.
Untuk pad-versi dipasang(cth, 24.9 kV atau 12.47 kV primer):
Jumlah berat: Selalunya 14,000–16,000 kg
Minyak: Kira-kira 2,850–3,000 liter
Dimensi: Tinggi sekitar 2,900 mm, kedalaman 2,800 mm, lebar 2,700 mm
Pelekap-pad lebih padat dan sedikit lebih ringan berkat-terbina dalam kepungan dan biasanya tahap penebat yang lebih rendah. Tambahkan OLTC, kipas, konservator atau loceng dan wisel, dan berat boleh melonjak 20–50%. Sentiasa dua kali-semak lembaran data pengilang-jangan meneka semasa pengangkutan!
4. Berapakah Kos 10 Transformer MVA pada 2026?
Harga berubah berdasarkan voltan, penyejukan, jenis penukar paip, tembaga lwn aluminium, tempat ia dibuat (China cenderung lebih murah daripada Eropah/AS), pensijilan (UL, IEC, IEEE) dan barangan seperti harga pasaran tembaga.
Julat permainan kasar (USD, bekas-kerja, 2026):
Jenis pencawang asas 33/11 kV (ONAN, mati-ketik beban): $30,000–$80,000
Dengan OLTC atau ciri yang lebih bagus: $80,000–$150,000
Pad-dilekapkan (katakan 24.9/0.48 kV): $100,000–$160,000
Voltan lebih tinggi (69 kV+) atau tersuai/rendah-kehilangan/eko{3}}cecair: $120,000–$220,000 atau lebih
Apa yang menggerakkan jarum:
Belitan kuprum kos lebih tinggi tetapi berjalan lebih sejuk/cekap; aluminium menjimatkan pendahuluan tetapi mungkin sedikit lebih berat atau kurang cekap
Kilang-kilang Asia sering mengalahkan Eropah/AS pada harga
Pesanan pukal atau tender besar membantu
Tambahan seperti sesendal khas, sistem pemantauan, perlindungan lonjakan, cat mewah
Untuk sebut harga yang kukuh, bercakap dengan orang seperti Daelim, ABB, Siemens atau pembekal tempatan. Harga boleh berubah pantas dengan bahan.
5. Petua Memilih Yang Tepat
Kurangkan nisbah voltan dan keperluan grid anda terlebih dahulu (impedans penting untuk tahap kerosakan)
Penyejukan: Lekat dengan ONAN untuk kegunaan biasa; pergi ONAF jika anda menjangkakan puncak yang berat
Penukar ketik: OLTC berbaloi jika voltan turun naik dengan banyak
Pilih model kerugian-rendah jika kos tenaga tinggi-membayar balik dari semasa ke semasa
Pencawang (terbuka luar) lwn pad-dipasang (tertutup, mesra-bandar)
Pastikan ia memenuhi piawaian IEC/IEEE; minta jenis laporan ujian
Jangan lupa logistik-15–30 tan bermakna anda memerlukan perancangan pengangkutan berat yang betul
Membungkus
Transformer 10 MVA mencapai keseimbangan yang bagus: kapasiti yang banyak tanpa menjadi besar atau mahal gila. Sama ada ia menahan pencawang utiliti atau membantu menyepadukan boleh diperbaharui, mendapatkan spesifikasi yang betul bermakna ia akan berjalan dengan pasti selama 30+ tahun.
Jika anda benar-benar membeli-belah atau membandingkan sekarang, berikan saya butiran lanjut-seperti voltan primer/sekunder anda, sama ada anda mahu pad-dipasang atau gaya pencawang, atau lokasi anda-dan saya boleh cuba mengecilkannya dengan lebih lanjut. Senang membantu!
