Sebagai pembekal PAD dipasang transformer, saya sering ditanya mengenai rangkaian operasi ekonomi peranti elektrik penting ini. Dalam catatan blog ini, saya akan menyelidiki apa yang dilakukan oleh pengubah pondok Pad yang dipasang, mengapa ia penting, dan bagaimana ia boleh memberi kesan kepada perniagaan anda.
Memahami Transformer Pad yang Dipasang
Transformer yang dipasang pad digunakan secara meluas dalam sistem pengedaran, terutamanya di kawasan bandar dan pinggir bandar. Mereka dipasang pada pad konkrit di aras tanah dan biasanya digunakan untuk menurunkan kuasa voltan yang tinggi ke voltan yang lebih rendah yang sesuai untuk kegunaan kediaman, komersial, atau perindustrian. Transformer ini datang dalam pelbagai saiz dan konfigurasi, seperti fasa tunggal dan tiga fasa, dengan penarafan kuasa yang berbeza.

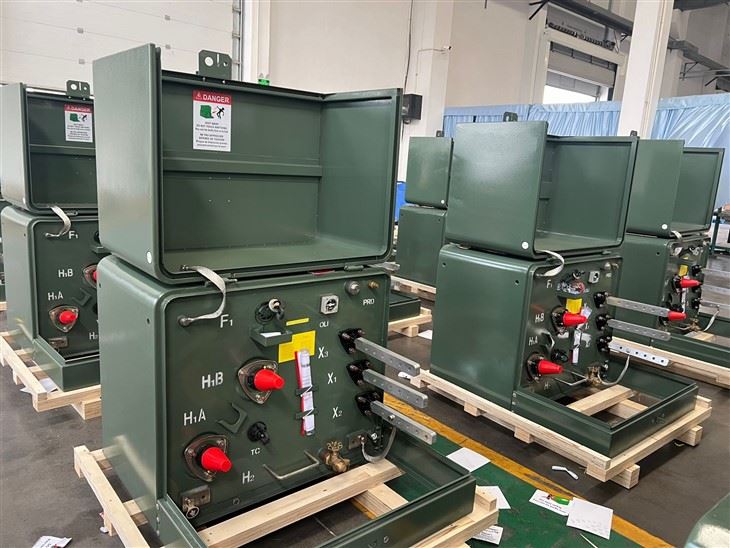

Sebagai contoh, kami menawarkan a25kva fasa tunggal langkah ke bawah pad dipasang pengubah, yang sesuai untuk aplikasi yang lebih kecil, dan model yang lebih besar sepertiTiga fasa pad mount transformer 1500kva ANSI/IEEE Standard untuk Pasar Amerika UtaradanTiga fasa pad pengubah mount 500kva ANSI/IEEE standard, direka untuk tuntutan kuasa yang lebih besar.
Apakah julat operasi ekonomi?
Julat operasi ekonomi pad yang dipasang pad merujuk kepada julat beban di mana pengubah beroperasi dengan lebih cekap dari perspektif ekonomi. Julat ini ditentukan dengan mempertimbangkan dua jenis kerugian utama dalam pengubah: tidak - kerugian beban dan kerugian beban.
Tidak - kerugian beban
Tidak - kerugian beban, juga dikenali sebagai kerugian teras, berlaku apabila pengubah bertenaga tetapi tidak membekalkan sebarang beban. Kerugian ini terutamanya disebabkan oleh histerisis dan arus eddy dalam teras pengubah. Kerugian histerisis disebabkan oleh magnetisasi berulang dan demagnetisasi bahan teras, manakala kerugian semasa eddy disebabkan oleh arus yang diinduksi di teras. Tidak - kerugian beban agak malar dan tidak bergantung pada arus beban.
Kerugian beban
Kerugian beban, atau kerugian tembaga, berkadar dengan kuadrat arus beban. Kerugian ini berlaku dalam belitan pengubah akibat rintangan bahan konduktor. Apabila beban pada pengubah meningkat, arus mengalir melalui belitan juga meningkat, yang membawa kepada kerugian tembaga yang lebih tinggi.
Titik operasi ekonomi pengubah adalah di mana jumlah kerugian beban dan kerugian beban diminimumkan. Secara matematik, jumlah kerugian (p_ {total}) pengubah boleh dinyatakan sebagai:
(P_ {total} = p_ {no - load}+p_ {load})
di mana (p_ {no - load}) adalah kehilangan beban dan (p_ {load} = i^{2} r), dengan (i) menjadi arus beban dan (r) sebagai rintangan lilitan.
Julat operasi ekonomi biasanya berlaku apabila beban adalah sekitar 50% - 70% daripada kapasiti penilai pengubah. Pada julat beban ini, baki antara kerugian beban dan kerugian beban dioptimumkan, mengakibatkan kos operasi keseluruhan terendah.
Mengapa pelbagai operasi ekonomi penting
Penjimatan kos
Mengendalikan pengubah pad pad dalam julat operasi ekonomi boleh membawa kepada penjimatan kos yang signifikan. Dengan meminimumkan jumlah kerugian, anda mengurangkan jumlah tenaga elektrik yang sia -sia sebagai haba, yang seterusnya mengurangkan bil elektrik anda. Sepanjang jangka masa panjang, penjimatan ini boleh menjadi besar, terutamanya untuk aplikasi skala besar dengan transformer kuasa tinggi.
Jangka hayat peralatan
Mengendalikan pengubah dalam julat ekonominya juga membantu melanjutkan jangka hayatnya. Pemuatan yang berlebihan boleh menyebabkan terlalu panas, yang boleh merosakkan penebat lilitan dan mengurangkan kebolehpercayaan pengubah. Dengan mengekalkan beban dalam julat optimum, anda boleh menghalang penuaan pramatang pengubah dan mengelakkan penggantian yang mahal.
Kesan alam sekitar
Mengurangkan kerugian dalam pengubah bukan sahaja menjimatkan wang tetapi juga mempunyai kesan alam sekitar yang positif. Penggunaan tenaga yang lebih rendah bermakna kurang permintaan terhadap kemudahan penjanaan kuasa, yang boleh membawa kepada pengurangan pelepasan gas rumah hijau dan masa depan tenaga yang lebih mampan.
Faktor yang mempengaruhi pelbagai operasi ekonomi
Reka bentuk pengubah
Reka bentuk pengubah, termasuk bahan teras dan konfigurasi penggulungan, boleh menjejaskan julat operasi ekonominya. Transformer dengan bahan teras berkualiti tinggi dan rintangan rintangan rendah cenderung mempunyai kerugian yang lebih rendah dan pelbagai operasi ekonomi yang lebih luas.
Muatkan profil
Profil beban sistem elektrik juga memainkan peranan penting. Jika beban pada pengubah agak malar, lebih mudah untuk mengendalikan pengubah dalam julat ekonominya. Walau bagaimanapun, jika beban berbeza -beza, ia mungkin lebih mencabar untuk mengekalkan operasi yang optimum. Dalam kes sedemikian, mungkin perlu menggunakan pelbagai transformer atau melaksanakan strategi pengurusan beban untuk memastikan operasi yang cekap.
Kos tenaga
Kos elektrik adalah satu lagi faktor penting. Di kawasan di mana kos tenaga adalah tinggi, manfaat ekonomi mengendalikan pengubah dalam julat optimumnya lebih penting. Sebaliknya, di kawasan dengan elektrik kos rendah, insentif untuk mengoptimumkan operasi pengubah mungkin kurang jelas.
Cara Menentukan Rentang Operasi Ekonomi untuk Permohonan Anda
Analisis beban
Langkah pertama dalam menentukan julat operasi ekonomi untuk pengubah pad pad anda ialah menjalankan analisis beban. Ini melibatkan mengukur penggunaan semasa dan penggunaan kuasa dalam tempoh masa untuk memahami profil beban. Dengan menganalisis data, anda boleh mengenal pasti julat beban biasa dan menentukan saiz pengubah yang sesuai.
Pemilihan Transformer
Sebaik sahaja anda mempunyai pemahaman yang jelas tentang profil beban, anda boleh memilih pengubah yang paling sesuai untuk aplikasi anda. Pertimbangkan kapasiti, kecekapan, dan operasi ekonomi yang dinilai oleh pengubah apabila membuat pilihan anda. Ia juga penting untuk memilih pengubah yang memenuhi piawaian dan peraturan industri yang berkaitan.
Pemantauan dan kawalan
Selepas memasang pengubah, adalah penting untuk memantau operasinya dengan kerap. Gunakan peranti pemantauan untuk mengukur arus beban, voltan, dan suhu pengubah. Dengan terus memantau prestasi pengubah, anda dapat mengesan sebarang penyimpangan dari julat operasi yang optimum dan mengambil tindakan pembetulan tepat pada masanya.
Kesimpulan
Kesimpulannya, pemahaman bahawa operasi ekonomi PAD yang dipasang pengubah adalah penting untuk mengoptimumkan prestasinya, mengurangkan kos, dan memanjangkan jangka hayatnya. Dengan mengendalikan pengubah dalam julat beban 50% - 70%, anda boleh meminimumkan jumlah kerugian dan mencapai kos operasi keseluruhan terendah.
Sekiranya anda berada di pasaran untuk pengubah pad pad atau memerlukan lebih banyak maklumat mengenai pelbagai operasi ekonomi, saya menggalakkan anda untuk menjangkau perbincangan terperinci. Pasukan pakar kami bersedia membantu anda dalam memilih pengubah yang tepat untuk permohonan anda dan memastikan operasi yang cekap.
Rujukan
- Sistem Kuasa Elektrik: Analisis dan Kawalan, oleh Claudio A. Cañizares
- Kejuruteraan Transformer: Reka Bentuk, Teknologi, dan Diagnostik, oleh GB Bertagnolio
